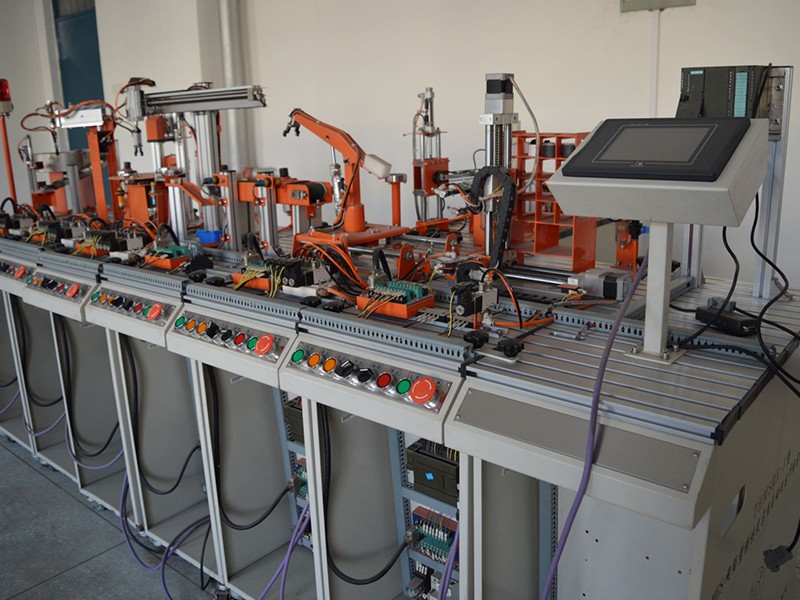

PLC通常以循環掃描的形式工作。PLC通電后，可以掃描用戶程序。完成掃描后，將存儲用戶程序，然后系統將執行該程序以完成指定任務，一次又一次地啟動，直到PLC停止運行。掃描周期指完成掃描所需的時間。一個完整的周期過程可以概括為五個階段：公共處理階段、用戶程序執行階段、掃描周期計算階段、I/O端口刷新階段和外圍端口服務階段。（1） 公共處理階段。在此階段，PLC將執行以下操作：重置監控計時器、檢查連接的外部設備和檢查用戶的內存狀態。如果在處理過程中出現異常情況，則故障顯示電路將接通，當顯示燈接通時，將判斷并顯示異常原因。（2）執行用戶程序階段。在此階段主要是進行對映像寄存器中存儲的數據進行讀取、解釋以及執行的工作。（3）掃描周期的計算。在此階段，如果隨掃描周期提。 PLC 技術具有較高的靈活性、通用性，在整個電氣工程的自動化過程中加入 PLC 技術后能夠根據生產任務的不同，展開對各類線路的相應控制。當操作的任務通過計算機進行掃描后，傳統類型的電氣工程控制手段就會存在一定效率缺點，根本無法實現全面控制新任務的要求。PLC 技術加入電氣工程中進行操作，不僅能夠?qū)Σ煌愋偷娜蝿?wù)展開全方位的控制，而且還可以自動地識別任務的相應種類，根據其具體任務改變操作程序，它同時還具備環境適應力較強的特點。不管是在傳統的電氣工程控制環境中還是較為惡劣的情況下，都可以確保設備運行狀態穩定展開。PLC 技術還有抗電磁干擾方面的相關能力，給電氣工程自動化控制的整個過程帶來更穩定、更可靠、更安全的保障，使操作人員的整個工作也變得更加具有便捷性。

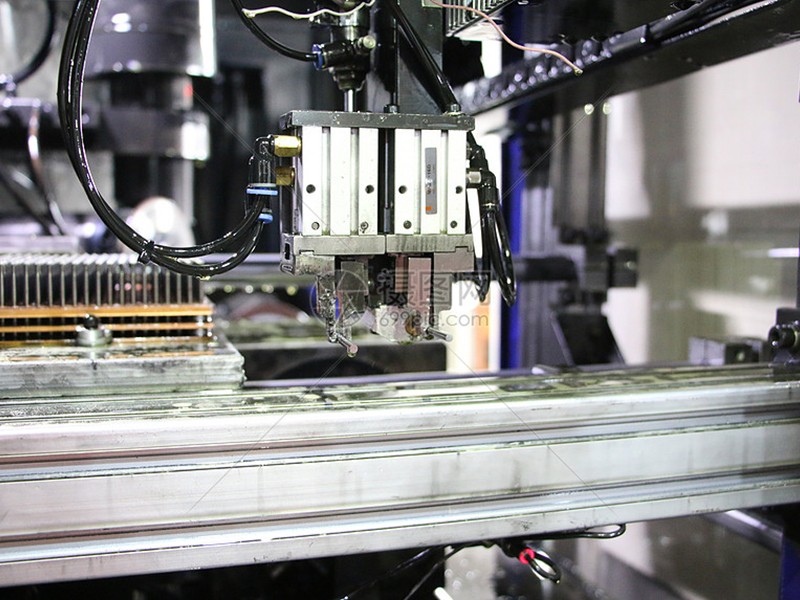

技術參數 輸入/輸出點數 輸入輸出點數是PLC組成控制系統時所能接入的輸入輸出信號的最大數量，表示PLC組成系統時可能最大的規模。這里有個問題要注意，在總的點數中，輸入點和輸出點總是按一定的比例設置的，往往是輸入點數大于輸出點數，且輸入與輸出點數不能相互替代。 應用程序的存儲容量 應用程序的存儲容量是存放用戶程序的存儲器的容量。通常用K字(KW)，K字節(kB)為單位，1K=1024。也有的PLC直接用所能存放的程序量表示。在一些文獻中稱PLC中存放程序的地址單位為“步”，每一步占用兩個字，一條基本指令一般為一步。功能復雜的指令，特別是功能指令，往往有若干步，因而用“步”來表示程序容量，往往以最簡單的基本指令為單位，稱為多少K步。如還是用字節表示，一般小型機內存1K到幾K，大型機幾十K甚至可達1~2M字節。 掃描速度 一般以執行1000條基本指令所需要的時間來衡量。單位為毫秒/千步，也有以執行一步指令時間計的，如微妙/步。一般邏輯指令與運算指令的平均執行時間有較大的差別，因而大多場合，掃描速度還往往需要標明是執行那類程序。 編程語言 編程語言是指用戶與PLC進行信息交換的方法，方法越多則容易被更多人使用。IEC在1994年5月公布了PLC編程語言的標準IEC1131—3。其詳細的說明了PLC可使用的五種編程語言：指令表（IL），梯形圖（LD），順序功能圖（SFC），功能圖（FBD）和結構文本（ST）。目前指令表，梯形圖，順序功能圖是使用最多的編程語言。特別是梯形圖，所有的PLC都支持這一編程方法。但也必須注意，不同廠家的PLC編程語言不同且互不兼容，即使同為梯形圖語言、指令表語言也不通用。 指令功能 指令功能是編程能力的體現。而衡量指令功能的強弱有二個方面：一是指令條數的多少，二是綜合性指令的多少。一個綜合指令一般能完成一項專門的操作。相當于內置了一個應用子程序，比如PID，CRC指令等。指令的功能越強，使用這些指令完成一定的控制目的就越容易。 PLC控制系統的性能及優點 PLC控制系統是在傳統的順序控制器的基礎上引入的微電子技術，計算機技術，自動控制技術和通訊技術而形成的一代新型工業控制裝置，取代繼電器，執行邏輯，計時，計數等順序控制功能，建立柔性的遠程控制系統。 可靠性強，抗干擾能力強 可靠性是電氣設備的關鍵性能。在PLC的設計和制造過程中，由于采用了現代大規模集成電路技術和嚴格的成產工藝來制造內部電路，PLC具有先進的抗干擾能力，使用PLC的平均無故障時間通常在20000小時以上，這是一般的其他電氣設備做不到的。 配套齊全，功能完善，適用性強 雖然市面的PLC種類繁多，但由于其產品的系列化和規�；熊浖R全，用戶可靈活組成各種規模和要求不同的控制系統。除了邏輯處理功能外，PLC大多都具有完善的數據預算能力，可用于各種控制領域。PLC的功能單元大量涌現，使PLC的應用擴展到了位置控制，溫度控制，CNC等各種工業控制中。 編程語言易學易用 PLC一般采用易于理解和掌握的梯形圖語言及面向工業控制的簡單指令編寫程序，易于為工程技術人員所接受，。梯形圖語言的圖形符號和表達方式與繼電器電路圖相當接近，只用PLC的少量開關量邏輯控制指令就可以方便地實現繼電器電路的功能。 維護工作量小，維修方便 PLC用存儲邏輯代替接線邏輯，大大減少了控制設備的外部接線。同時具有很強的自我診斷能力，能隨時查出自身的故障，并顯示給技術人員，使技術人員能迅速檢查，判斷故障的原因，在維修時只需要更換插入式模塊及其他易損壞的部件即可。 體積小，重量輕，功耗低 最新出產的超小型PLC底部尺寸小于100mm，重量小于150g，功耗只有數瓦。很容易裝入機械內部，是實現機電一體化的理想控制設備。 PLC控制系統的特點 可編程性 PLC包含著多種功能組件，可以通過編寫程序?qū)崿F(xiàn)對控制過程的控制和調整，能適應復雜的工業控制過程和生產需求。 穩定性 PLC具備穩定性高、可靠性強的特點，能夠在復雜惡劣的工業環境中長期穩定運行。 擴展性 PLC可以根據生產需求增加拓展板，從而實現工業生產線的功能擴展。 易維護性 PLC的模塊化設計使其易于維護，可以快速更換故障模塊。
|
