高壓開關柜是用于電力系統的電氣柜設備。高壓開關柜的作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護。高壓開關柜內的部件主要有高壓斷路器、高壓隔離開關、高壓負荷開關、高壓操作機構等。

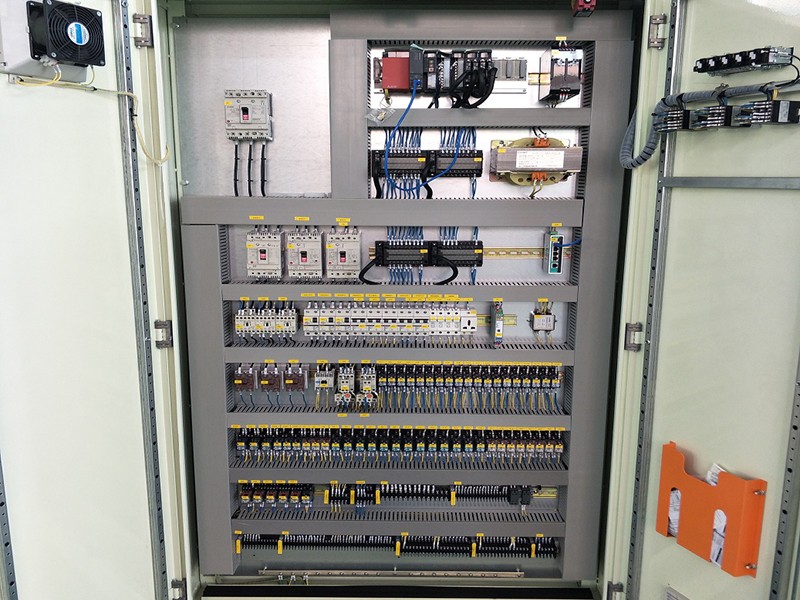

技術參數 1、額定電壓(V) 380/220 2、額定頻率(Hz) 50 3、額定電流(A) (1)主母線 4000 (2)分支母線 800,500等 (3)備用段 4000 4、額定短時耐受電流(kA—1s) 50 5、額定短時耐受電流峰值(kA) 125 6、分、合閘機構和輔助回路1min工頻耐壓(有效值)(kV) 2 7、分、合閘機構和輔助回路額定電壓(V) DC110 8、外殼防護等級 IP40 電器柜的性能 1、低壓開關柜生產廠家必須提供開關柜的一次、二次接線藍圖、柜內主要元器件的檢測報告及產地、產品合格證。柜內母線要求外敷熱縮套管，柜內各小室分工明確，互不干擾，獨立工作。柜內接線端子應與出線導線截面匹配，不應使用小端子配大截面導線。 2、小型配電箱帶門箱體鋼板（必須是電解板）不小于1.5mm厚，顏色另定，箱內有足夠的排線空間，獨立的零線地線接線柱，生產前需送樣品經甲方、監理工程師施工方認可，所有強電箱均采用冷軋電解板制作，在表面處理前，需經甲方、監理到現場檢驗后方可。配電柜采用雙開門形式。 3、配電箱總開關到分開關要用銅排連接（不能有裸導體）并符合規范驗收要求，不能用銅線連接；總開關的出線導線截面和不能小于進線的截面；回路標注要用塑料條打字并固定牢靠。 4、接地及保護裝置：所有的箱（柜）均應在箱（柜）結構上焊接有主接地端子，主接地端子應與接地箱（柜）內的最大接地導線匹配，并要求在接地端子處做出規范要求的接地端子標符號，且保護接地系統的母線在全長范圍內均應做黃綠雙色并有PE字母標識。 箱（柜）上應裝有與金屬基礎連接直徑不小于6㎜的專用接地螺栓。箱（柜）的箱體金屬板、框架、所有活動門、做隔離二層板、帶電導體的金屬板、裝有36V以上電器的門、蓋板等導電部件必須用銅編制涮錫帶與箱體上的接地端子進行可靠的連接，保證箱柜體中的正常運行不帶電的金屬部件與接地系統連接的連續性，成排（單個）安裝的箱（柜）組裝后的系統接地電阻不大于10Ω。 銅質保護接地導體的截面積當相導線為16mm2及以下時與相導體同面積，但不得小于10 mm2，16mm2-35 mm2以下時采用16mm2導體，35mm2及以上應采用不小于相導線面積一半的導體。接地系統中使用的裸編織銅線兩端要壓接銅接線端子并進行搪錫處理，起PE系統連接作用的結構緊固件應使用專用的接地平彈墊圈，其它接地系統中使用的內六角螺栓配件也均需使用專用接地配裝件或符合國家規范、規程對接地系統特別要求的零部件。 對容易直接接觸到的導電部分，要求將帶電部分進行絕緣或用擋板、隔板進行防護。 5、箱（柜）內的電氣元器件選用：所有元器件應嚴格按照合同及我方所提供的圖紙進行選用，若有變動我方將另行通知，圖紙上未注明的輔助性器件應選用取得生產許可證的廠家的合格產品。 所有產品上的元器件均應保證能滿足產品性能的要求，廠家并應提供元器件的產地證明、供應商資質、規格型號、斷路器分?jǐn)嗄芰�、電磁�?a >漏電斷路器的證明文件等。元器件在箱（柜）內的安裝應緊固，不得有打滑或損壞鍍層現象，并有防松措施，緊固件（含后期接線用螺栓或螺釘）應配置齊全。 電器柜的特點 電氣控制柜關鍵結構特點 先進的技能水平：選PLC根據供水系統和消防安全規則，使機械設備完成智能系統恒壓變量供水系統。 高效、環保、節能：系統可根據需要設置工作壓力，系統可根據設定的工作壓力主動調整泵速度和泵運行量，使機械設備運行處于高效、環保、節能的良好狀態。 供水系統工作壓力穩定：系統完成閉環控制系統后，可主動調整工作壓力與系統工作壓力之間的差值，使工作壓力保持穩定。 實際操作穩定：系統由變頻器或變頻器加智能控制器主動控制系統，實際操作非常簡單。 電氣控制柜的關鍵優點 添加電機.泵的使用壽命：所有泵均為軟啟動，以清除運行過程中的沖擊電流。每個泵循環系統啟動，使預留泵不易生銹或反復損壞。及時檢查消防安全。 保證功能成熟：短路故障.過流.過壓.過熱.過載等多種保證，如果水泵運行有拍手，主動停止工作并報警輸出;系統有自檢;.常見故障判別.常見故障記憶.出現常見故障.主動啟動預留泵等功能。 易操作功能：變頻器和控制器的編程和設置方便、快捷、簡潔，程序編寫掌握。 手動全主動切換功能：設備手動按鈕操作，可保證機器設備的安全連續運行。
|
